產品名稱： |
YZG4-5擴口式焊接管接頭Flared Couplings-Weld Male |
| 產品編號： |
N201221514188 |
| 產品型號： |
鎮江市天涯電氣有限公司 |
| 發布日期： |
2024-3-18 |
| 查看數次： |
3210 |
| |
|
| 產 品 詳 細 介 紹： |
儀表管接頭 >> YZG4系列擴口式管接頭 >> YZG4-5擴口式焊接管接頭
YZG4-5 Flared Couplings-Weld Male
說明：
擴口式管接頭是以油、水、氣和各種腐蝕性材料為介質的管路系統中的一種連接件。
性能規范：
□制造規范：GB/T 5642-2008 擴口式焊接管接頭（GB/T 5642.1-1985 擴口式焊接管接頭,GB/T 5642.2-1985 擴口式焊接管接頭體） 下載地址
□適用溫度：≤450℃
□適用介質：油、水、氣等
□制造材料：20#,1Cr18Ni9Ti,0Cr18Ni12Mo2Ti,316,316L
□配管：φ4~φ34普通級精度無縫鋼管、紫銅管
□終端螺紋可以為:M,G,ZG,PT,NPT等

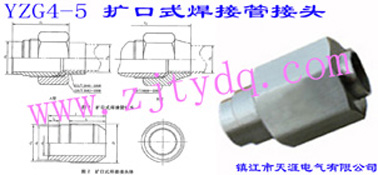

YZG4-5擴口式焊接管接頭
YZG4-5 Flared Couplings-Weld Male
|
管子外徑D0 |
d0 |
D |
d2 |
d5 |
L7≈ |
l2 |
l4 |
L |
代 號Code No |
|
A型 |
B型 |
|
4 |
3 |
M10×1 |
8.5 |
6 |
23 |
27.5 |
9.5 |
3 |
18 |
YZG4-5-Φ4（擴口）-Φ6（焊接） |
|
5 |
3.5 |
M10×1 |
8.5 |
7 |
23 |
27.5 |
9.5 |
3 |
18 |
YZG4-5-Φ5（擴口）-Φ7（焊接） |
|
6 |
4 |
M12×1.5 |
10 |
8 |
27 |
31.5 |
12 |
3 |
20.5 |
YZG4-5-Φ6（擴口）-Φ8（焊接） |
|
8 |
6 |
M14×1.5 |
11.5 |
10 |
29 |
37 |
13.5 |
3 |
22.5 |
YZG4-5-Φ8（擴口）-Φ10（焊接） |
|
10 |
8 |
M16×1.5 |
13.5 |
12 |
30 |
41.5 |
14.5 |
3 |
23.5 |
YZG4-5-Φ10（擴口）-Φ12（焊接） |
|
12 |
10 |
M18×1.5 |
15.5 |
15 |
30 |
41.5 |
14.5 |
3 |
23.5 |
YZG4-5-Φ12（擴口）-Φ15（焊接） |
|
14 |
12 |
M22×1.5 |
19.5 |
18 |
30 |
45.5 |
15 |
3 |
24 |
YZG4-5-Φ14（擴口）-Φ18（焊接） |
|
16 |
14 |
M24×1.5 |
21.5 |
20 |
30.5 |
46.5 |
15.5 |
3 |
24.5 |
YZG4-5-Φ16（擴口）-Φ20（焊接） |
|
18 |
15 |
M27×1.5 |
24.5 |
22 |
31.5 |
51.5 |
16 |
4 |
26 |
YZG4-5-Φ18（擴口）-Φ22（焊接） |
|
20 |
17 |
M30×2 |
27 |
25 |
36.5 |
—— |
20 |
4 |
30 |
YZG4-5-Φ20（擴口）-Φ25（焊接） |
|
22 |
19 |
M33×2 |
30 |
28 |
37.5 |
—— |
20 |
4 |
30 |
YZG4-5-Φ22（擴口）-Φ28（焊接） |
|
25 |
22 |
M36×2 |
33 |
31 |
38 |
—— |
20 |
4 |
30 |
YZG4-5-Φ25（擴口）-Φ31（焊接） |
|
28 |
24 |
M39×2 |
36 |
34 |
40 |
—— |
21.5 |
4 |
31.5 |
YZG4-5-Φ28（擴口）-Φ34（焊接） |
|
32 |
27 |
M42×2 |
39 |
37 |
41 |
—— |
22.5 |
4 |
32.5 |
YZG4-5-Φ32（擴口）-Φ37（焊接） |
|
34 |
30 |
M45×2 |
42 |
40 |
41 |
—— |
22.5 |
4 |
32.5 |
YZG4-5-Φ34（擴口）-Φ40（焊接） |
