儀表管接頭 >> YZG4系列擴口式管接頭 >> YZG4-10 擴口式組合彎通接頭
YZG4-10 Flared Couplings-Swivel Elbow
說明：
擴口式管接頭是以油、水、氣和各種腐蝕性材料為介質的管路系統中的一種連接件。
性能規范：
□制造規范：GB/T 5632-2008 擴口式組合彎通管接頭（替代GB/T 5632.1-1985 擴口式組合直角管接頭,GB/T 5632.2-1985 擴口式組合直角管接頭體） 下載地址
□適用溫度：≤450℃
□適用介質：油、水、氣等
□制造材料：20#,1Cr18Ni9Ti,0Cr18Ni12Mo2Ti,316,316L
□配管：φ4~φ34普通級精度無縫鋼管、紫銅管
□終端螺紋可以為:M,G,ZG,PT,NPT等

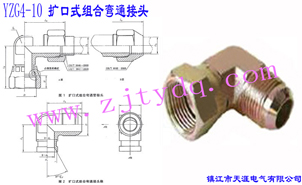

YZG4-10 擴口式組合彎通接頭
YZG4-10 Flared Couplings-Swivel Elbow
|
管子外徑D0 |
d0 |
D |
D1 |
d4 |
L9≈ |
L1 |
L3 |
L7 |
l1 |
H |
S |
代 號Code No |
|
±0.13 |
A型 |
B型 |
SF |
SP |
|
4 |
3 |
M10×1 |
7.2 |
8 |
25.5 |
30 |
14 |
20.5 |
24.5 |
9.5 |
7.5 |
8 |
10 |
YZG4-10-M10×1(內)-Φ4 |
|
5 |
3.5 |
M10×1 |
7.2 |
8 |
25.5 |
30 |
16.5 |
20.5 |
24.5 |
9.5 |
7.5 |
8 |
10 |
YZG4-10-M10×1(內)-Φ5 |
|
6 |
4 |
M12×1.5 |
8.7 |
10 |
29.5 |
34.5 |
18.5 |
24 |
28.5 |
12 |
9.5 |
10 |
12 |
YZG4-10-M12×1.5(內)-Φ6 |
|
8 |
6 |
M14×1.5 |
10.4 |
11 |
35.5 |
43 |
22.5 |
28.5 |
33.5 |
13.5 |
10.5 |
12 |
14 |
YZG4-10-M14×1.5(內)-Φ8 |
|
10 |
8 |
M16×1.5 |
12.4 |
13 |
37.5 |
46.5 |
23.5 |
30.5 |
33.5 |
14.5 |
10.5 |
14 |
17 |
YZG4-10-M16×1.5(內)-Φ10 |
|
12 |
10 |
M18×1.5 |
14.4 |
15 |
38 |
49.5 |
24.5 |
31.5 |
36.5 |
14.5 |
10.5 |
17 |
19 |
YZG4-10-M18×1.5(內)-Φ12 |
|
14 |
12 |
M22×1.5 |
17.4 |
19 |
39.5 |
55 |
26.5 |
34 |
38.5 |
15 |
10.5 |
19 |
22 |
YZG4-10-M22×1.5(內)-Φ14 |
|
16 |
14 |
M24×1.5 |
19.9 |
21 |
41.5 |
57.5 |
27.5 |
35.5 |
40 |
15.5 |
11 |
22 |
24 |
YZG4-10-M24×1.5(內)-Φ16 |
|
18 |
15 |
M27×1.5 |
22.9 |
24 |
43 |
63 |
29 |
37.5 |
41.5 |
16 |
11 |
24 |
27 |
YZG4-10-M27×1.5(內)-Φ18 |
|
20 |
17 |
M30×2 |
24.9 |
27 |
50 |
—— |
31.5 |
43 |
47.5 |
20 |
13.5 |
27 |
30 |
YZG4-10-M30×2(內)-Φ20 |
|
22 |
19 |
M33×2 |
27.9 |
30 |
53 |
—— |
36 |
45.5 |
51 |
20 |
14 |
30 |
34 |
YZG4-10-M33×2(內)-Φ22 |
|
25 |
22 |
M36×2 |
30.9 |
33 |
55 |
—— |
38 |
47 |
53 |
20 |
14.5 |
34 |
36 |
YZG4-10-M36×2(內)-Φ25 |
|
28 |
24 |
M39×2 |
33.9 |
36 |
58.5 |
—— |
40 |
50 |
56 |
21.5 |
15 |
36 |
41 |
YZG4-10-M39×2(內)-Φ28 |
|
32 |
27 |
M42×2 |
36.9 |
39 |
61 |
—— |
42.5 |
52.5 |
58.5 |
22.5 |
15.5 |
41 |
46 |
YZG4-10-M42×2(內)-Φ32 |
|
34 |
30 |
M45×2 |
39.9 |
42 |
62.5 |
—— |
44 |
54 |
60.5 |
22.5 |
16 |
46 |
46 |
YZG4-10-M42×2(內)-Φ34 |
