產品名稱： |
YXH/YXW-G型儀表保護(保溫)箱YXH/YXW-G Gause Heat-proof or pretect Box |
| 產品編號： |
N20124610044 |
| 產品型號： |
鎮江市天涯電氣有限公司 |
| 發布日期： |
2024-3-20 |
| 查看數次： |
2324 |
| |
|
| 產 品 詳 細 介 紹： |
儀表附件 >> YXW/H系列儀表保護(保溫)箱 >> YXH/YXW-G 儀表保護(保溫)箱
YXH/YXW-G Gause Heat-proof or pretect Box
說明：
YXW/H系列儀表保護(保溫)箱是變送器及其它儀表現場安裝保護或保溫設備,它具有標準化程度高、造型美觀、結構合理、形式多樣、安裝操作方便等特點。保護箱由箱體、儀表托架等部件組成，保溫箱結構形式與保護箱相同，所不同的是箱內裝有電熱管加熱或蒸汽加熱裝置。
儀表保護(保溫)箱型譜編制說明：
儀表保護(保溫)箱伴熱結構說明：
(一)電熱管伴熱：YXWD電加熱保溫箱由箱體、加熱器、儀表托架等三大部分組成，其結構形式與保護箱相同，所不同的是箱內裝有電加熱裝置，電熱裝置由電熱管、溫度控制器組成，箱體側面裝有插座，當接通電源后，箱內加熱到所需溫度時，由溫度控制器切斷電源；當溫度下降到一定溫度時，再由溫度控制器接通電源繼續升溫。通過反復工作使箱內溫度能保持在一定范圍內。
(二)蒸汽管伴熱：YXWQ蒸汽加熱保溫箱，伴熱管是用金屬管彎制成S型結構。箱體上下采用焊接式穿板接頭與伴熱管焊接而成，伴熱管安裝在箱內為上進下出，通過蒸汽在管腔內的循環而達到加熱目的，伴熱管材料規格分為兩種，即Φ8×1紫銅管；Φ14×2碳素鋼無縫鋼管。
性能規范:
□保溫性能：10~25°C
□環境溫度：-50~60°C
□飽和蒸汽壓力：0.5MPa
□伴熱蒸汽消耗量：0.35~0.8kg/h
□額定電壓：220V

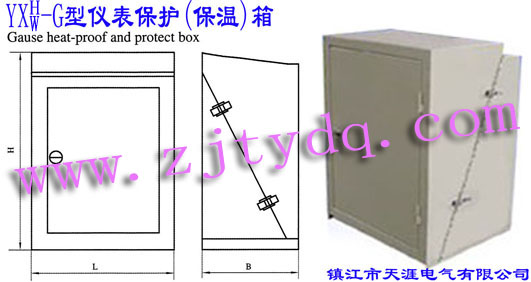

YXH/YXW-G 儀表保護(保溫)箱
YXH/YXW-G Gause Heat-proof or pretect Box
|
序號 |
型號 |
外形尺寸 |
內部凈空尺寸 |
|
H |
B |
L |
H |
B |
L |
|
1 |
YXH-856G |
800 |
500 |
600 |
700 |
495 |
590 |
|
2 |
YXH-866G |
800 |
600 |
600 |
700 |
595 |
590 |
|
3 |
YXH-1056G |
1000 |
500 |
600 |
900 |
495 |
590 |
|
4 |
YXH-1066G |
1000 |
600 |
600 |
900 |
595 |
590 |
|
5 |
YXH-1256G |
1200 |
500 |
600 |
1100 |
495 |
590 |
|
6 |
YXH-1266G |
1200 |
600 |
600 |
1100 |
595 |
590 |
|
7 |
YXWD/Q-856G |
800 |
500 |
600 |
650 |
445 |
540 |
|
8 |
YXWD/Q-866G |
800 |
600 |
600 |
650 |
545 |
540 |
|
9 |
YXWD/Q-1056G |
1000 |
500 |
600 |
850 |
445 |
540 |
|
10 |
YXWD/Q-1066G |
1000 |
500 |
600 |
850 |
545 |
540 |
|
11 |
YXWD/Q-1256G |
1200 |
500 |
600 |
1050 |
445 |
540 |
|
12 |
YXWD/Q-1266G |
1200 |
600 |
600 |
1050 |
545 |
540 |
